稱重傳感器的安裝 |
發布日期：
2023-7-3
瀏覽次數：
3278
次 |
|

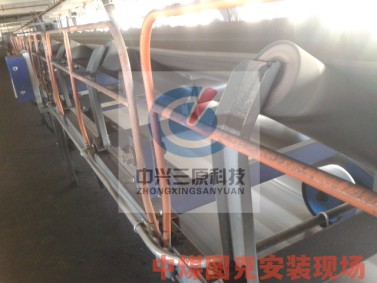

（中煤圖克皮帶秤安裝現場） 稱重傳感器是電子皮帶秤上的重要組成部分。電子皮帶秤上的稱重傳感器是將皮帶上的物料的重力轉換為相應的模擬信號，從而在儀表上顯示重量。今天徐州中興三原以ICS-多托輥皮帶秤為例向大家介紹稱重傳感器的安裝步驟。
1）打開橫梁上 的吊蓋，把配套的關節軸承裝上 ，銷軸的螺母要鎖緊。 2）把吊桿絲裝到傳感器上，注意螺絲超出傳感器2-3絲即可。但螺母一定要緊固。 3）把傳感器上到關節軸承上，注意傳感器出線方向應和橫梁出線方向 一致，并把螺母鎖緊，注意螺絲超出傳感器2-3絲即可。 4）把吊蓋裝上橫梁內，把傳感器的吊桿絲穿過主稱架上的絲孔，把主稱架升起，保持稱架和外稱架基本水平，這時把球型墊片裝上，上兩個螺母。 5）注意 一般來說\傳感器垂直地上受力時測量效果最好，所以在機架傾斜安裝時要把住稱架下面的絲孔用氣割大些，下面再用球型墊片就可以保證其垂直受力了。 6）一個稱架上有兩個傳感器時，在裝好拖滾并調好水平后，要再調整其輸出電壓平衡，最后再瑣緊雙螺母 7）兩個傳感器是并聯的，接上電源后，分別測量其輸出電壓值，取它們的平均值，再調整其中一個的吊桿絲的螺母，使之輸出電壓值達到平均值，則另 一個傳感器的值也是平均值了。這時把儀表的電源停掉，把兩個傳感器的輸出線分別對應接上即可，然后鎖緊螺母就可以了。 8）一定要注意兩個傳感器的輸入，輸出及正負極，即這個傳感器的輸出線的正極一定要和另一個 傳感器的輸出線的正極相接，不能接反，輸入線接法同上，且記。
|
